Fotodetector LK-FCPD InGaAs
- Ancho de banda amplo
- Incorporado Bias-T
- O/E híbrido integrado
- Baixo ruído, banda ancha
- Conector SMA
- Baixa corrente escura, relación sinal-ruído alta.
- Factor de forma pequeno.
Descrición do produto
O fotodetector acoplado a fibra (FCPD) é un sistema híbrido optoelectrónico avanzado, que incorpora un fotodiodo de arseniuro de indio galio (InGaAs) de banda ancha. O fotodiodo PIN InGaAs está deseñado para responder a lonxitudes de onda que van desde 1000 a 1650 nanómetros. LK-FCPD é capaz de proporcionar anchos de banda de 1 gigahercios, 2.5 gigahercios e ofrece solucións personalizables cunha capacidade de ancho de banda máxima de 8 gigahercios. O dispositivo está alimentado por unha tensión de alimentación de +5 voltios e está equipado cun conector estándar de fibra óptica FC (con contacto facial) para entrada óptica. A saída de radiofrecuencia (RF) faise a través dun conector compatible con SMA, que se adapta a impedancia a 50 ohmios.
O LK-FCPD é lixeiro, menos de 15 gramos, o que é vantaxoso para aplicacións que requiren unha masa mínima. O dispositivo cumpre coa Directiva de restrición de substancias perigosas (RoHS) 2.0, o que garante que cumpre as estritas normas ambientais e de seguridade.
especificacións técnicas
| Valoración máxima típica e absoluta | ||||
|---|---|---|---|---|
| Parámetro | Sym. | Typ | clasificación | Unidade |
| Rango de temperatura de almacenamento | TSTG | -45 ~ +85 | -55 ~ +100 | ℃ |
| Rango de temperatura da caixa de funcionamento | TC | 25 | -40 ~ +70 | ℃ |
| Tensión de polarización | VR | +5 | +4.75 ~ +5.25 | V |
| Potencia de entrada óptica | Pin | 0 | +5 | dBm |
| Poder óptico quemado | PB | - | + 13 | dBm |
| Temperatura de soldadura do chumbo | Tp | 280 (10 s) | 330 (10 s) | ℃ |
| Características eléctricas/ópticas (TC = 22 ± 3 ℃) | |||||||
|---|---|---|---|---|---|---|---|
| Parámetro | SYM | Condición da proba | Valores dos parámetros | Unidade | |||
| Rango de lonxitude de onda | λ | - | 1000 ~ 1650 | nm | |||
| Rango de frecuencias | - | - | Banda L | Banda S | CM | - | |
| Ancho de banda de sinal pequeno | f-3dB | TC = 22 ± 3℃ | 0.03 1 ~ | 0.03 2.5 ~ | 0.1 8 ~ | GHz | |
| Responsabilidade | Re | VR =+5 V, pin = 1 mW | λ = 1310 nm | ≥ 0.90 | ≥ 0.90 | ≥ 0.90 | A / W |
| λ = 1550 nm | ≥ 0.90 | ≥ 0.90 | ≥ 0.90 | ||||
| Planitude de amplitude | A | TC = -40~+70 ℃ | ≤ ± 1.5 | ≤ ±2 | dB | ||
| Saída VSWR | VSWR | - | ≤ 2 | ≤ 2.2 | - | ||
| Potencia óptica de saturación | Ps | VR = +5 V, λ = 1550 nm AC modulada |
+5 | dBm | |||
| Saturación de potencia de saída de RF | Pfóra | - | -10 | dBm | |||
| Corrente escura | ID | - | ≤ 10 | nA | |||
| Impedancia de saída | RL | - | 50 | Ω | |||
● Curvas de resposta típicas

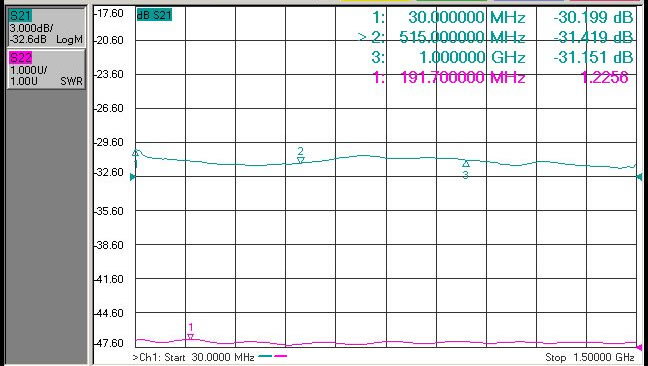

Fig. 1 Fotodetector FCPD InGaAs de banda L Resposta en frecuencia

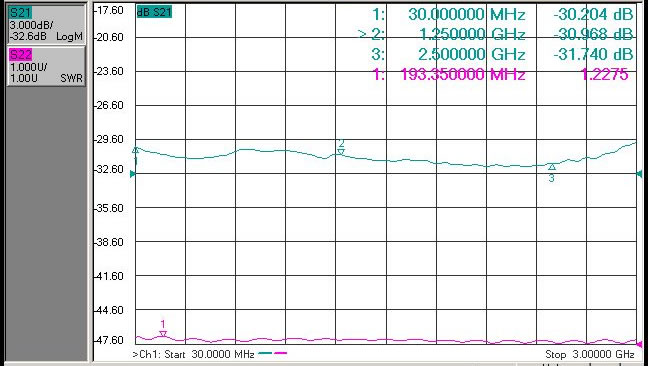

Fig. 2 S- Band FCPD InGaAs Fotodetector Resposta en frecuencia
Fig. 3 C- Band FCPD InGaAs Fotodetector Resposta en frecuencia

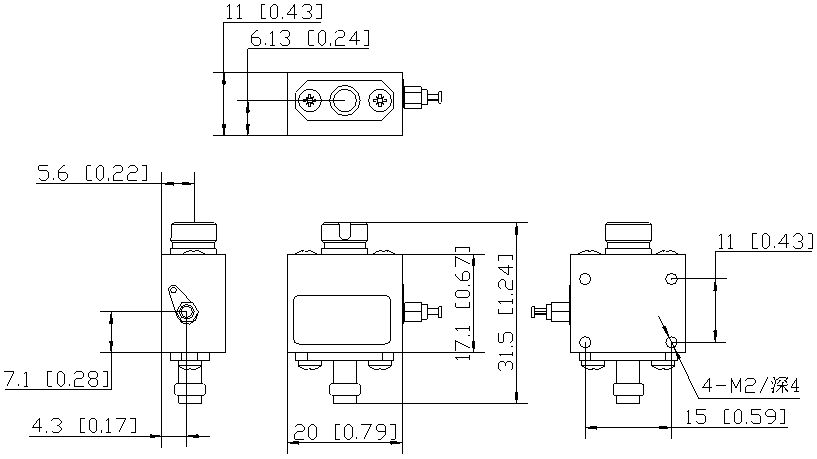

●Dimensión e pinos (unidade: mm[polgadas])
Conector óptico: conector de fibra óptica FC (con contacto facial).
Conector RF: SMA
●Información sobre pedidos
Folla 1:
| código | Ancho de banda analóxico |
| L | 0.03 ~ 1 GHz |
| S | 0.03 ~ 2.5 GHz |
| CM | Personalización (≦ 8GHz) |
● Precaucións
Asegúrese de que a faceta do acoplamento de fibra estea limpa antes de conectala ao optocircuíto.
A interface de RF e a interface óptica estarán cubertas cunha tapa antipolvo cando non estean en uso.
Requírese a protección ESD adecuada no almacenamento, transporte
Todos os nosos fotodetectores estándar pódense personalizar en módulos!
aplicacións
Procesamento da información radar
Guerra Electrónica
Medición de antenas
Comunicacións de fibra óptica
Seguridade e Vixilancia
