Fotodetector InGaAs de RF amplificado LK-FCAMD

  • Ancho de banda amplo
  • Incorporado Bias-T
  • O/E híbrido integrado
  • Alta ganancia, baixo ruído, banda ancha
  • Conector SMA
  • Baixa corrente escura, alta relación sinal-ruído
  • Factor de forma pequeno.
mENSAXE

+ 86 29 88244373

Descrición do produto

LK-FCAMD é unha fusión de tecnoloxía óptica e electrónica, que integra un fotodiodo InGaAs de banda ancha cun amplificador de baixo ruído. Este dispositivo é sensible a lonxitudes de onda entre 1000 e 1650 nm, grazas ao seu fotodiodo PIN InGaAs, e o amplificador de baixo ruído proporciona unha ganancia de RF que vai de 20 a 30 dB.

LK-FCAMD ofrece opcións de ancho de banda configurables, incluíndo 1 gigahercios, 2.5 gigahercios e anchos de banda personalizables ata un máximo de 5 gigahercios. O dispositivo funciona cunha fonte de alimentación de +5 voltios e dispón dun conector estándar de fibra óptica FC (con contacto facial) para entrada óptica. A saída de RF é facilitada a través dun conector compatible con SMA, que se adapta a impedancia a 50 ohmios.

O LK-FCAMD é lixeiro, cunha masa de menos de 25 gramos, polo que é adecuado para varias aplicacións portátiles e compactas. Está certificado para cumprir coa Directiva de restrición de substancias perigosas (RoHS) 2.0, indicando o seu compromiso coas normas ambientais e de seguridade.

especificacións técnicas
Valoración máxima típica e absoluta
Parámetro Sym. Typ clasificación Unidade
Rango de temperatura de almacenamento TSTG -45 ~ +85 -55 ~ +100 ℃
Rango de temperatura da caixa de funcionamento TC 25 -40 ~ +70 ℃
Tensión de polarización VR +5 +4.75 ~ +5.25 V
Potencia de entrada óptica Pin 0 +5 dBm
Poder óptico quemado PB - + 13 dBm
Temperatura de soldadura do chumbo Tp 280 (10 s) 330 (10 s) ℃
Características eléctricas/ópticas (TC = 22 ± 3 ℃)
Parámetro SYM Condición da proba Valores dos parámetros Unidade
Rango de lonxitude de onda λ - 1000 ~ 1650 nm
Rango de frecuencias - - L - Banda S - Banda CM -
Ancho de banda de sinal pequeno f-3dB TC = 22 ± 3℃ 0.03 1 ~ 0.03 2.5 ~ 0.1 5 ~ GHz
Responsabilidade Re VR =+5 V, pin = 1 mW λ = 1310 nm ≥ 0.85 ≥ 0.90 ≥ 0.90 A / W
λ = 1550 nm ≥ 0.90 ≥ 0.90 ≥ 0.90
Ganancia de sinal de RF G - 30 ± 2 20 ± 2 20 ± 2 dB
Planitude de amplitude A TC = -40~+70 ℃ ≤ ± 1.5 ≤ ± 1.5 ≤ ± 2 dB
Saída VSWR VSWR - ≤ 2 ≤ 2 ≤ ± 2.2 -
Potencia óptica de saturación Ps VR = +5 V, λ = 1550 nm
AC modulada		 +5 dBm
Saturación de potencia de saída de RF Pfóra - 15 dBm
Corrente escura ID - ≤ 10 nA
Impedancia de saída RL - 50 Ω

● Curvas de resposta típicas

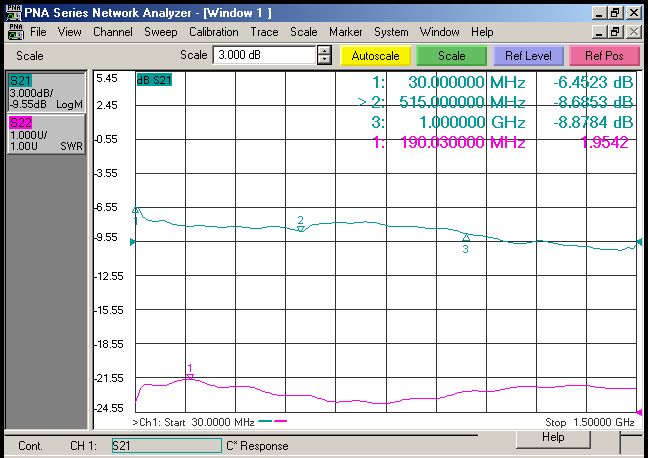

（ Fig. 1 fotodetector de banda L FCAMD InGaAs Resposta en frecuencia)

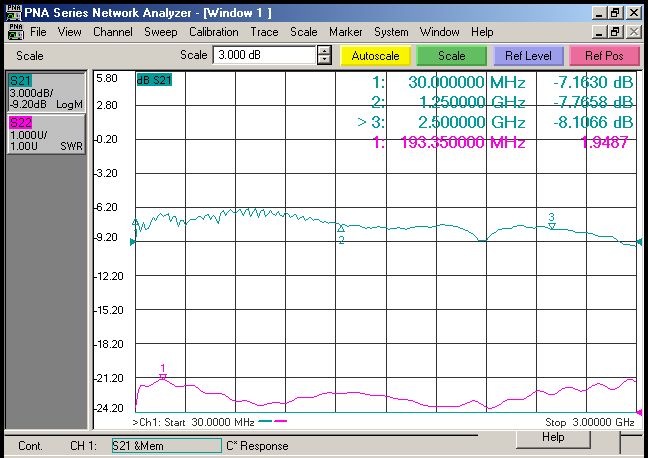

（ Fig. Resposta en frecuencia do fotodetector InGaAs FCAMD de 2 S-Band)

（ Fig. Resposta en frecuencia do fotodetector InGaAs FCAMD de 3 bandas C)

● Dimensión e pinos (unidade: mm[polgadas])

Conector óptico: conector de fibra óptica FC (con contacto facial).

Conector RF: SMA

● Información de pedido

Folla 1:

código Ancho de banda analóxico
L 0.03 ~ 1 GHz
S 0.03 ~ 2.5 GHz
CM Personalización (≦ 5GHz)

● Precaucións

  • Asegúrese de que a faceta do acoplamento de fibra estea limpa antes de conectala ao optocircuíto.

  • A interface de RF e a interface óptica estarán cubertas cunha tapa antipolvo cando non estean en uso.

  • Requírese a protección ESD adecuada no almacenamento, transporte e uso.

Todos os nosos fotodetectores estándar pódense personalizar en módulos!

aplicacións

  • Procesamento da información radar

  • Guerra Electrónica

  • Medición de antenas

  • Comunicacións de fibra óptica

  • Seguridade e Vixilancia
