Fotodetector InGaAs de microondas amplificado de alta velocidade LK-AMPD-D
- Alta velocidade, ancho de banda amplo
- Incorporado Bias-T
- O/E híbrido integrado
- Alta ganancia, baixo ruído, banda ancha
- Conector SMA hermeticamente selado
- Baixa corrente escura, relación sinal-ruído alta.
- Factor de forma pequeno.
Descrición do produto
LK-AMPD-D é unha fusión de compoñentes ópticos e electrónicos, que inclúe un fotodiodo InGaAs de amplo espectro e un amplificador de ruído mínimo. O fotodiodo PIN InGaAs ten un rango de sensibilidade de 1000 a 1650 nm. O amplificador de baixo ruído ten unha ganancia de RF de 30 dB.
LK-AMPD-D é capaz de ofrecer anchos de banda de 12 ou 20 GHz. Este dispositivo funciona cunha fonte de alimentación de +9 V. Está deseñado para funcionar coa fibra estándar de modo único de 9/125 μm como entrada. A saída de RF presenta un conector tipo SMA que se adapta a impedancia a 50 ohmios.
O LK-AMPD-D está selado de forma que impide a entrada de humidade e outros contaminantes, e ten un peso inferior a 23 gramos. Está certificado para cumprir os requisitos da Directiva de restrición de substancias perigosas (RoHS) 2.0.
especificacións técnicas
| Valoración máxima típica e absoluta | ||||
|---|---|---|---|---|
| Parámetro | Sym. | Typ | clasificación | Unidade |
| Rango de temperatura de almacenamento | TSTG | -45 ~ +85 | -55 ~ +100 | ℃ |
| Rango de temperatura da caixa de funcionamento | TC | 25 | -40 ~ +85 | ℃ |
| Tensión de polarización | VR | +9 | +9 ~ +12 | V |
| Potencia de entrada óptica | Pin | 0 | + 10 | dBm |
| Poder óptico quemado | PB | - | + 13 | dBm |
| Temperatura de soldadura do chumbo | Tp | 280 (10 s) | 330 (10 s) | ℃ |
| Características eléctricas/ópticas (TC = 22 ± 3 ℃) | ||||||
|---|---|---|---|---|---|---|
| Parámetro | SYM | Condición da proba | Valores dos parámetros | Unidade | ||
| Rango de lonxitude de onda | λ | - | 1000 ~ 1650 | nm | ||
| Rango de frecuencias | - | - | X - Banda | Ku - Banda | - | |
| Ancho de banda de sinal pequeno | f-3dB | TC = 22 ± 3℃ | 0. 3 ~ 12 | 2 ~ 20 | GHz | |
| Responsabilidade | Re | VR =+9 V, pin = 10 mW | λ = 1310 nm | ≥ 0.8 | ≥ 0.85 | A / W |
| λ = 1550 nm | ≥ 0.85 | ≥ 0.8 | ||||
| Planitude de amplitude | A | TC = -45~+85 ℃ | ≤ ± 2 | dB | ||
| Potencia óptica de saturación | Ps | VR = +9 V, λ = 1550 nm AC modulada | + 10 | dBm | ||
| Ganancia de sinal de RF | G | - | 30 ± 1 | dB | ||
| Saturación de potencia de saída de RF | Pfóra | - | + 10 | dBm | ||
| Saída VSWR | VSWR | - | ≤ 2 | - | ||
| Impedancia de saída | RL | - | 50 | Ω | ||
●Curvas de resposta típicas
（ Fig. 1 fotodetector de banda X de resposta de frecuencia)

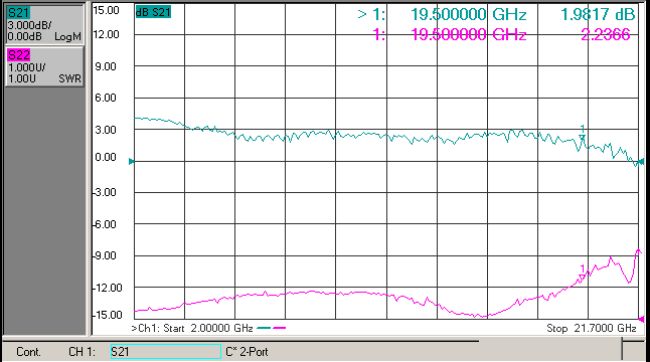

（ Fig. 2 Ku - Resposta de frecuencia do fotodetector de banda)
●Dimensión e pinos (unidade: mm[polgadas])
Conector RF: SMA
●Información sobre pedidos
Folla 1:
| código | Ganancia de sinal de RF | Observación |
| D | 30 dB | Frecuencia típica e central |
Folla 2:
| código | Ancho de banda analóxico |
| X | 0. 3 ~ 12 GHz |
| Ku | 2 ~ 20 GHz |
Folla 3:
| código | Tipo de conector | Observación |
| N | Sen conector | Cola de fibra monomodo de 9/125 μm |
| A | FC/APC | |
| P | FC/PC |
●Precaucións
O radio de curvatura da fibra non inferior a 20 mm para evitar que a fibra se dane.
Asegúrese de que a faceta do acoplamento de fibra estea limpa antes de conectala ao optocircuíto.
Requírese a protección ESD adecuada no almacenamento, transporte e uso.
Todos os nosos fotodetectores estándar pódense personalizar en módulos!
aplicacións
Procesamento da información radar
Guerra Electrónica
Medición de antenas
Comunicacións de fibra óptica
Seguridade e Vixilancia
