LK-MAMPD-4 Fotodetector de microondas amplificado de alta velocidade multicanal
- Alta velocidade, ancho de banda amplo
- Incorporado Bias-T
- O/E híbrido integrado
- Alta ganancia, baixo ruído, banda ancha
- Conector SMA hermeticamente selado
- Baixa corrente escura, relación sinal-ruído alta.
- Factor de forma pequeno.
Descrición do produto
LK-MAMPD-4 é un sistema híbrido optoelectrónico de última xeración, que integra un fotodiodo de arseniuro de indio e galio (InGaAs) de banda ancha cun amplificador de baixo ruído. Este fotodiodo caracterízase por un rango de lonxitudes de onda de resposta espectral de 1000 a 1650 nanómetros. O amplificador de baixo ruído do sistema ofrece unha ganancia de radiofrecuencia (RF) de 15 decibelios, o que garante a integridade e amplificación do sinal.
LK-MAMPD-4 é capaz de proporcionar anchos de banda de 12 gigahercios e 18 gigahercios, atendendo a unha variedade de requisitos de comunicación e detección de alta velocidade. O módulo está deseñado para funcionar cunha tensión de alimentación de +5 voltios, que é estándar en moitos sistemas electrónicos. É compatible con fibras ópticas estándar de modo único de 9/125 micrómetros, o que garante unha integración perfecta coas redes de fibra óptica existentes. O porto de saída de RF dispón dun conector compatible con SMP, que se adapta a impedancia a 50 ohmios para unha transmisión de sinal óptima e unha perda de sinal mínima.
LK-MAMPD-4 está construído cun proceso de selado hermético, que proporciona unha protección robusta contra factores ambientais, mellorando a súa durabilidade e fiabilidade. Ten un factor de forma compacto, que pesa menos de 62 gramos, o que é vantaxoso para aplicacións nas que se ten en conta o peso. O módulo está certificado para cumprir coa Directiva de restrición de substancias perigosas (RoHS) 2.0, confirmando a súa adhesión a estritos estándares ambientais e de seguridade.
especificacións técnicas
| Valoración máxima típica e absoluta | ||||
|---|---|---|---|---|
| Parámetro | Sym. | Typ | clasificación | Unidade |
| Rango de temperatura de almacenamento | TSTG | -45 ~ +85 | -55 ~ +100 | ℃ |
| Rango de temperatura da caixa de funcionamento | TC | 25 | -40 ~ +85 | ℃ |
| Tensión de polarización | VR | +5 | +5 ~ +9 | V |
| Potencia de entrada óptica | Pin | 0 | + 10 | dBm |
| Poder óptico quemado | PB | - | + 13 | dBm |
| Temperatura de soldadura do chumbo | Tp | 280 (10 s) | 330 (10 s) | ℃ |
| Características eléctricas/ópticas (TC = 22 ± 3 ℃) | ||||||
|---|---|---|---|---|---|---|
| Parámetro | SYM | Condición da proba | Valores dos parámetros | Unidade | ||
| Rango de lonxitude de onda | λ | - | 1000 ~ 1650 | nm | ||
| Rango de frecuencias | - | - | X - Banda | Ku - Banda | - | |
| Ancho de banda de sinal pequeno | f-3dB | TC = 22 ± 3℃ | 0.3 ~ 12 | 2 ~ 18 | GHz | |
| Responsabilidade | Re | VR =+5 V, Pin = 10 mW | λ = 1310 nm | ≥ 0.8 | ≥ 0.85 | A / W |
| λ = 1550 nm | ≥ 0.85 | ≥ 0.8 | ||||
| Planitude de amplitude | A | TC = -45~+85 ℃ | ≤ ± 2 | dB | ||
| Potencia óptica de saturación | Ps | VR =+ 5 V, λ = 1550 nm AC modulada |
10 | dBm | ||
| Ganancia de sinal de RF (típica) | G | - | 15 ± 1 | dB | ||
| Saturación de potencia de saída de RF | Pfóra | - | +3 | dBm | ||
| Saída VSWR | VSWR | - | ≤ 2 | - | ||
| Impedancia de saída | RL | - | 50 | Ω | ||
● Curvas de resposta típicas

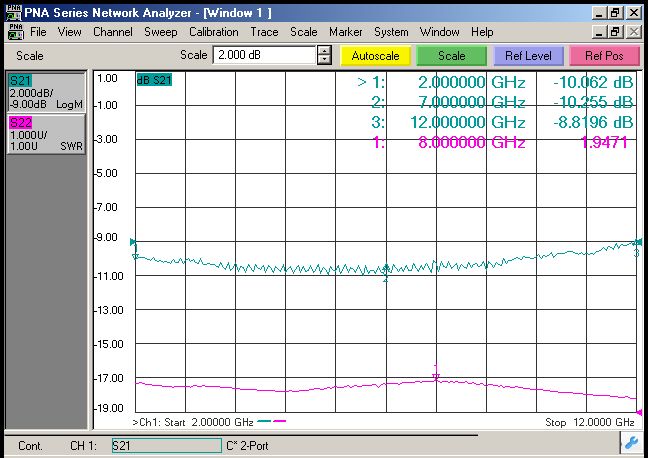

（ Fig. 1 X - Resposta de frecuencia do fotodetector de banda）
（ Fig. 2 Ku - Resposta de frecuencia do fotodetector de banda)
● Dimensión e pinos (unidade: mm[polgadas])
Conector RF: SMP
● Información de pedido
Folla 1:
| código | Ancho de banda analóxico |
| X | 0.2 ~ 12 GHz |
| Ku | 2 ~ 18 GHz |
Folla 2:
| código | Tipo de conector | Observación |
| N | Sen conector | Cola de fibra monomodo de 9/125 μm |
| A | FC/APC | |
| P | FC/PC |
● Precaucións
O radio de curvatura da fibra non é inferior a 20 mm para evitar que a fibra se dane.
Asegúrese de que a faceta do acoplamento de fibra estea limpa antes de conectala ao optocircuíto.
Requírese a protección ESD adecuada no almacenamento, transporte e uso.
Todos os nosos fotodetectores estándar pódense personalizar en módulos!
aplicacións
Procesamento da información radar
Guerra Electrónica
Medición de antenas
Comunicacións de fibra óptica
Seguridade e Vixilancia
