Transmisor UWB de modulación directa serie LK-NYCMT
- Banda ultraancha (mellor que 18 GHz)
- CWDM
- Alto rango dinámico
- Alta potencia de saída
- RIN baixo
- Temperatura da caixa de funcionamento: (-40 ℃ ~ 70 ℃)
Descrición do produto
O transmisor LK-NYCMT está construído principalmente con láser de feedback distribuído (DFB) modulado directamente de alta velocidade, circuíto automático de control de potencia óptica, circuíto de control automático de temperatura, circuíto de conversión estabilizador de voltaxe, circuíto de monitorización e indicación. Este transmisor ofrece unha selección de lonxitudes de onda (1270nm, 1290nm, 1310nm, 1330nm, 1350nm, 1370nm, 1390nm) e conta cun ancho de banda de modulación que supera os 18GHz, cunha potencia de saída capaz de alcanzar os 10mW.
O transmisor LK-NYCMT funciona cunha única fonte de alimentación positiva e está deseñado para funcionar de forma fiable nun rango de tensión de +7V a +36V. Presenta varias características vantaxosas, incluíndo ruído de baixa intensidade relativa (RIN), excelente estabilidade na lonxitude de onda de saída e alta potencia de saída, que contribúen colectivamente ao seu rendemento superior nos sistemas de comunicación óptica.
Ademais, o transmisor LK-NYCMT está equipado cunha función de indicación que proporciona comentarios claros sobre o estado da fonte de alimentación e a saída de enerxía óptica, garantindo que os parámetros operativos do sistema estean dentro do rango desexado, esta característica é fundamental para manter a integridade do sistema e facilitar a pronta resolución de problemas.
especificacións técnicas
Puntuacións máximas absolutas
| Parámetro | Icona | Min. | Tip. | Max | Unidade |
| A temperatura de almacenamento | TSTG | -55 | + 25 | + 85 | ℃ |
| Temperatura da operación | TC | -40 | + 25 | + 70 | ℃ |
| Potencia de entrada de RF1 | Pin | - | + 10 | + 20 | dBm |
| Voltaxe | Vin | +7 | + 12 | + 36 | V |
(1) Modo de traballo de onda continua (CW).
Especificación óptica e eléctrica (TC = 22±3℃)
| Parámetro | Icona | Condición | Min. | Tip. | Max | Unidade |
| Wavelength | λ | - | 1370 | CWDM | 1390 | nm |
| Frecuencia (3dB) | f3dB | X banda | 0.1 | - | 12 | GHz |
| Banda Ku | 1 | - | 18 | |||
| Potencia de saída de luz | P | - | 5 | 10 | - | mW |
| Ruído de intensidade relativa | rin | - | - | - | -155 | dBc/Hz |
| Perda de retorno (VSWR) | VSWR | X banda | - | - | 2 | - |
| Banda Ku | - | - | 2.2 | |||
| Entrada 1 dB Compresión | - | - | + 13 | + 15 | - | dBm |
Fonte de alimentación (TC = 22±3℃)
| Parámetro | Min. | Tip. | Max | Unidade |
| Voltaxe | +7 | + 12 | + 36 | V |
| actual(2) | 0.07 | 0.1 | 1 | A |
(2) Condición da proba: Vin = + 12 V.
● Curva de resposta típica
Figura 1 Curva de resposta típica do transmisor LK-NYCMT-X

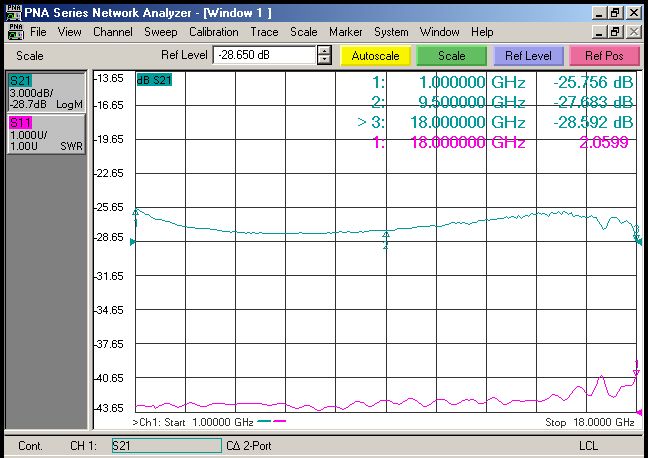

Figura 2 Curva de resposta típica do transmisor LK-NYCMT-Ku
● Espectrograma típico
Figura 3 Espectrograma típico do transmisor LK-NYCMT
● Unidade de dimensión: mm[polgadas]
Figura 4 Dimensión do transmisor LK-NYCMT
Conector RF: SMA
Conector de alimentación: J30J-9-ZKP
● Pin da fonte de alimentación
| Parámetro | descrición | ||||||||
| Pin | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| Voltaxe | Vin | NC | GND | NC | |||||
● Información Orde
Folla 1:
| Icona | descrición |
| CM | Multiplexor de división de lonxitude de onda gruesa CWDM Paquete mariposa 7PIN |
Folla 2
| Icona | descrición |
| X | 0.1 ~ 12 GHz |
| Ku | 1 ~ 18 GHz |
Folla 3:
| Icona | W1 | W2 | W3 | W4 | W5 | W6 | W7 |
| Lonxitude de onda (nm) | 1270 | 1290 | 1310 | 1330 | 1350 | 1370 | 1390 |
Folla 4:
| Icona | Tipo de conector | descrición |
| N | Personalizado | Personalizado |
| A | FC/APC | Fibra SM estándar de 9/125 μm |
| P | FC/PC | Fibra SM estándar de 9/125 μm |
aplicacións
Antena e radar
Sistema electrónico de contramedidas
Transmisión de enlaces RF analóxicos
Comunicación sen fíos de banda ancha
Estación base de comunicación móbil
