Transmisor LK-NYC04D DML DFB
- Tecnoloxía láser DML DFB
- Alto rango dinámico
- Ancho de banda mellor que 4 GHz
- Compatibilidade de lonxitude de onda CWDM
- Baixo consumo de enerxía
- Baixo custo
Descrición do produto
O transmisor LK-NYC04D DML está composto principalmente por láser DML DFB, circuíto automático de control de potencia óptica, circuíto de conversión de estabilización de tensión e circuíto de indicación de monitorización. Este transmisor presenta lonxitudes de onda láser DML que se aliñan co estándar CWDM, concretamente en 1270nm, 1290nm, 1310nm, 1330nm, 1350nm e 1370nm.
Ofrece un ancho de banda de modulación que supera os 4 GHz e pode ofrecer unha potencia de saída superior a 2 mW. O módulo funciona cunha única fonte de alimentación positiva e está deseñado para funcionar de forma fiable dentro dun rango de tensión de +7V a +36V. Ademais, o módulo está equipado cun indicador que confirma a normalidade tanto da fonte de alimentación como da potencia de saída óptica, facilitando a súa vixilancia e mantemento.
especificacións técnicas
Puntuacións máximas absolutas
| Parámetro | Icona | Min. | Tip. | Max | Unidade |
| A temperatura de almacenamento | TSTG | -40 | + 25 | + 70 | ℃ |
| Temperatura da operación | TC | -20 | + 25 | + 55 | ℃ |
| Potencia de entrada de RF1 | Pin | - | 0 |
+ 17 | dBm |
| Voltaxe | Vin | +7 | + 12 | + 36 | V |
Especificación óptica e eléctrica (TC = 25 ℃)
| Parámetro | modelo | Icona | Min. | Tip. | Max | Unidade | Observación |
| Wavelength | UC | λ | 1270 | 1310 | 1370 | nm | Estándar ITU |
| LC | - | CWDM | - | ||||
| Frecuencia (3dB) | - | f3dB | 0.1 | - | 4 | GHz | - |
| Potencia de saída óptica | - | P | - | 1 | - | mW | - |
| Ruído de intensidade relativa | UC | rin | - | - | -150 | dBc/Hz | - |
| LC | - | - | -155 | ||||
| VSWR | - | VSWR | - | - | 2 | ||
| Entrada 1 dB Compresión | - | - | - | + 10 | - | dBm | - |
Fonte de alimentación (TC = 22±3℃)
| Parámetro | Min. | Tip. | Max | Unidade |
| Voltaxe | +7 | + 12 | + 36 | V |
| actual(2) | 0.03 | 0.1 | 0.15 |
A |
(1) Condición da proba: Vin = + 12 V.
● Datos típicos

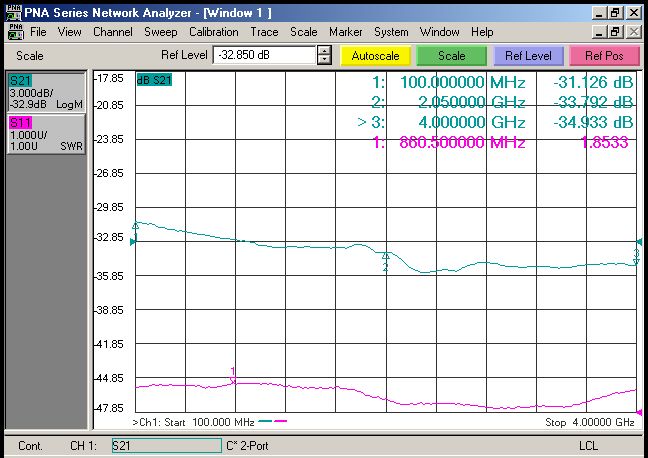

Figura 1 LK-NYC04D-CL Curva de frecuencia típica do láser DML DBF
Fig. 2 Curva de frecuencia típica do láser DML DBF LK-NYC04D-UC

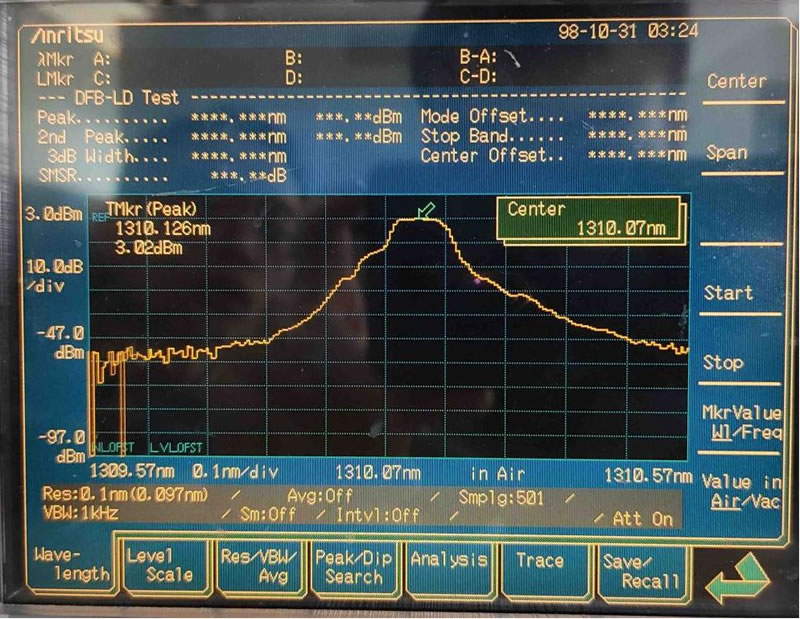

● Curva espectral típica
Fig. 3 LK-NYC04D Láser DML DBF Curva de espectro típica

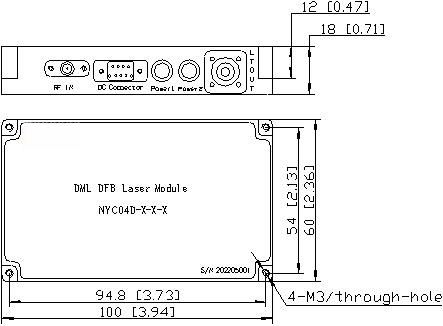

● Unidade de dimensión: mm[polgadas]
Figura 4 Dimensión do transmisor DML DBF LK-NYC04D
Conector RF: SMA
Conector de alimentación: J30J-9-ZKP
● Información do pedido
Folla 1:
| modelo | Lonxitude de onda típica |
| UL | 1310nm |
| CL | CWDM (longitude de onda opcional) |
Folla 2:
| modelo | poder |
| 00 | 1mW |
| 02 | 2mW |
| 04 | 4mW |
| 06 | 6mW |
Folla 3:
| modelo | conector | Observación |
| N | Non | Flange |
| A | FC/APC | Fibra SM estándar de 9/125 μm |
| P | FC/PC | Fibra SM estándar de 9/125 μm |
aplicacións
Control remoto de antena
Redes móbiles e PCS
Transmisión de enlaces RF analóxicos
Seguimento, telemetría e control
Comunicación sen fíos de banda ancha
