Simulador de radioaltímetro LK-DS-HES-S Estuche estándar (personalizado)
- Amplio rango de altura simulada (0 a 22000 arriba);
- Relación de supresión de alta directividade
- Alta precisión de altímetro de simulación (≥1‰)
- Configuración de simulación opcional (soporta máis de 210 configuracións)
- interruptor manual e interruptor automático;
- Miniaturización de volume, forte compatibilidade electromagnética, alta fiabilidade de traballo;
- Modo de control múltiple: UART, LAN, etc.
- Varias interfaces de plataforma de probas estándar como PXI, VXI, LXI.
Descrición do produto
A serie LK-DS-HES de simuladores de radioaltímetros representa unha clase especializada de sistemas de retardo fotoeléctricos, meticulosamente elaborados para atender ás complexas demandas do desenvolvemento, calibración e mantemento do simulador de radioaltímetro. Estes sistemas están apoiados pola sofisticada tecnoloxía de liñas de atraso de fibra óptica, que utilizan fibras ópticas como medio de transmisión e aproveitan o fenómeno do retardo da luz para replicar con precisión a propagación espacial dos sinais de microondas de RF. Este enfoque innovador permite a emulación e a cuantificación precisa da transmisión de sinal a diversas altitudes.
En contraste cos sistemas tradicionais de liña de retardo de ondas acústicas de superficie (SAW), a serie LK-DS-HES presenta unha serie de capacidades melloradas:
Ancho de banda de frecuencia amplo; Supresión de directividade superior; Xestión avanzada de sinal de tránsito triplo:; Vida útil prolongada sen recalibración; Fiabilidade de traballo optimizada;
Estas características avanzadas sitúan a serie LK-DS-HES como unha opción principal para aplicacións de simuladores de radioaltímetro, superando o rendemento e a fiabilidade dos sistemas convencionais de liñas de retardo SAW.
especificacións técnicas
Características eléctricas/ópticas
| Parámetro | Valores de parámetros | Unidade | Observación | ||
| Min | Típico | Max | |||
| Faixa de frecuencia | 4 | - | 4.6 | GHz | |
| Resposta de amplitude | - | ± 1.5 | ± 2 | dB | |
| Simular altura | 1 | - | 22000 | m | extensible |
| Simula a precisión da altura | 0.5% | 1% | - | - | |
| Potencia de entrada máxima | - | 2 | Personalizado | W | Onda continua |
| - | 100 | Personalizado | W | Onda de pulso | |
| Entrada VSWR | - | 1.3 | 1.5 | - | |
| Saída VSWR | - | 1.3 | 1.5 | - | |
| Impedancia | - | 50 | - | Ω | |
| Simula o rango axustable da atenuación | - | 80 | Personalizado | dB | |
| relación de supresión recta | 60 | 80 | - | dBc | |
| triples sinais de tránsito | Non | ||||
| Rango de temperatura operativa | -40 | - | + 70 | ℃ | Personalizado con calidade |
| Rango de temperatura de almacenamento | -55 | - | + 85 | ℃ | |
| Simula a altura fronte á temperatura | - | - | 7 | ppm/℃ | |
| Simular precisión en función da temperatura | - | 3 | 6 | %/℃ | Pode ser compensado |

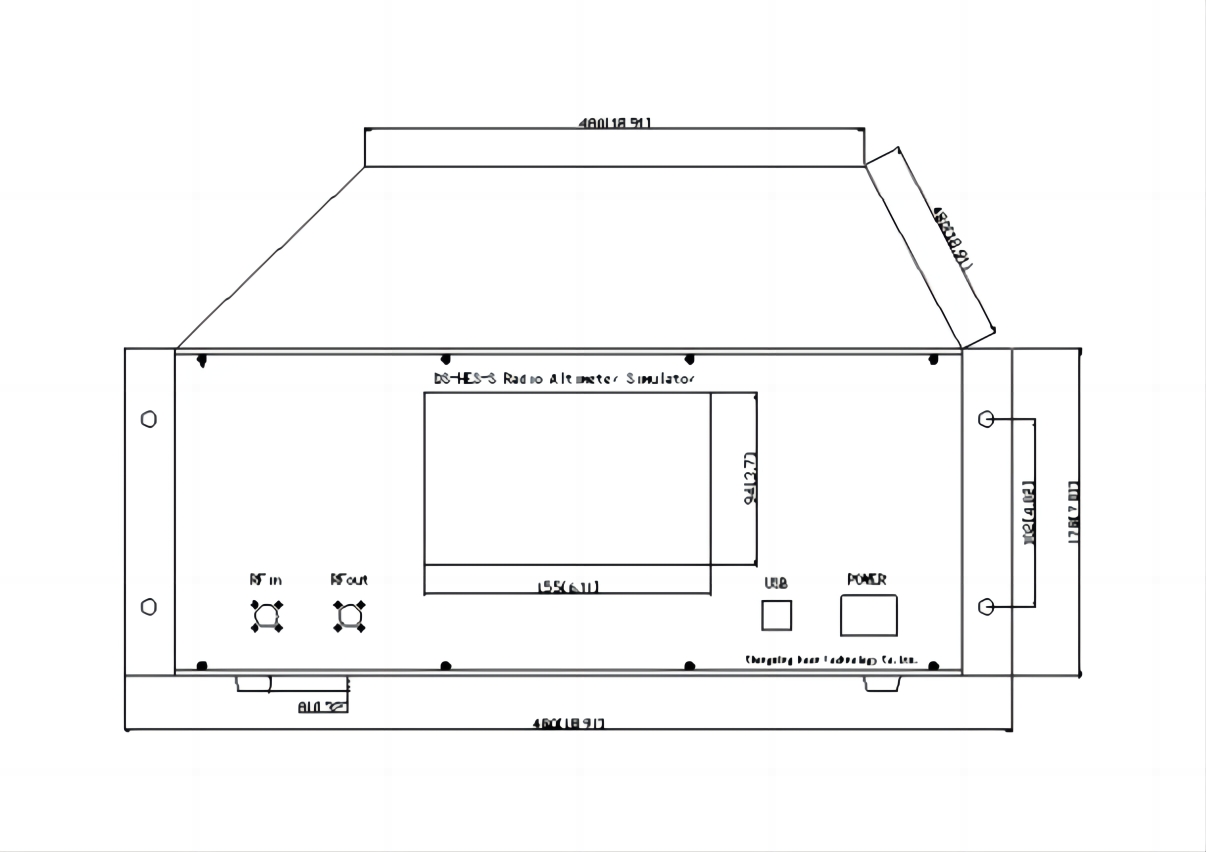

Os paquetes e os pinos (unidade: mm[polgadas])
Conector RF: SMA-K (personalizado)
Conector DC: DE-9PS (personalizado)
aplicacións
Lugar: Radioaltímetro para radar, AEW, satélite, helicóptero, etc
Medir a precisión do altímetro
Medir a secticidade da investigación e do seguimento
Medición doutros parámetros
