Liña de retardo óptico e simulador óptico da serie LK-D-SS-18-T
- Ancho de banda ata 18 GHz
- Alto rango dinámico
- Amplia aplicación de temperatura
- Resposta de baixa amplitude
- Retrasos de tempo personalizados
Descrición do produto
Aproveitando a tecnoloxía de vangarda da Microondas-Fotónica, a liña de retardo óptico e o simulador óptico da serie LK-D-SS-18-T ofrecen un rendemento incomparable nun espectro de aplicacións, incluíndo probas de radar, procesamento de sinal, operacións de antenas de matriz en fase, simulación de antenas e análise de ruído de fase. Este sistema avanzado está deseñado para funcionar perfectamente en todas as bandas de frecuencia S/C/X/Ku, caracterizado por unha mínima perda de inserción, un amplo rango dinámico, un illamento electromagnético robusto e a capacidade de manexar sinais de tránsito triples imperceptibles.
especificacións técnicas
Características eléctricas/ópticas
| Parámetro | Valores dos parámetros | Unidade | Observación | ||
| Min | Típico | Max | |||
| Faixa de frecuencia | 2 | - | 18 | GHz | |
| Planitude de amplitude | - | ± 2 | ± 2.5 | dB | |
| Retraso de tempo | 0.01 | - | 150 | us | Personalizado |
| Precisión do retardo | -5‰ | - | +5‰ | - | |
| Perda de inserción | 0 | 20 | 30 | dB | Personalizado |
| Entrada VSWR | - | 1.8 | 2.2 | - | |
| Saída VSWR | - | 1.8 | 2.2 | - | |
| Impedancia | - | 50 | - | Ω | |
| Entrada 1 dB Compresión | - | + 13 | + 17 | dBm | |
| Ratio de rexeitamento de sinal espurio | 60 | - | - | dBc | |
| Figura de ruído | - | 50 | 60 | dB | 5us, 25℃ |
| Temperatura de funcionamento | -55 | - | + 85 | ℃ | Consulte Información de pedido |
| Temperatura de almacenamento | -55 | - | + 85 | ℃ | |
| Retraso relativo fronte á temperatura | - | - | 7 | ppm/℃ | |
| Perda de inserción fronte á temperatura | - | 2 | 4 | %/℃ | |
Descrición do conector e fonte de alimentación
| Pin | 1, 2 | 3, 4, 5 | 6, 7 | 8, 9 |
| Voltaxe | NC | GND | + 12V | NC |
| Clasificación actual | - | - | 0.3 | - |
| Corrente máxima | 1 |

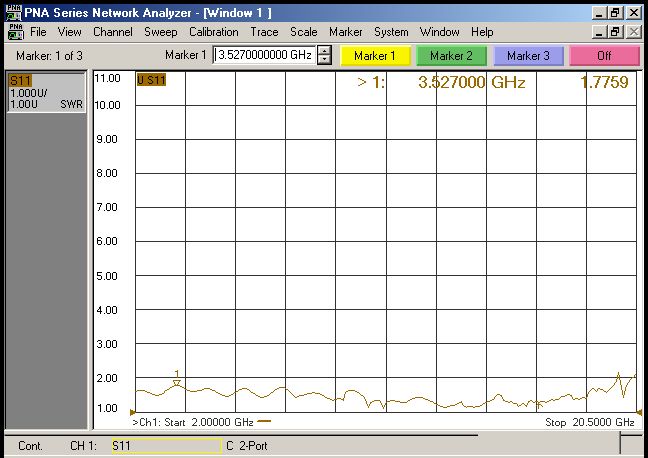

Curvas de resposta típicas (25 ℃)
Dimensión e pinos (unidade: mm[inch])
Conector RF: SMA-K (personalizado)
Conector DC: DE-9PS (personalizado)
| Tipo de produto | LK-D-SS-18-TG | Observación | |||||
| Retraso temporal (nos) | 8 | 20 | 35 | 50 | 60 | 80 | patrón |
| X (mm) | 37 | 50 | 65 | 80 | 90 | 110 | |
| Tipo de produto | LK-D-SS-18-TP | Observación | |||||
| Retraso temporal (nos) | 8 | 35 | 60 | 80 | 110 | 150 | Compacto |
| X (mm) | 20 | 45 | 55 | 65 | 78 | 95 | |
Información sobre pedidos
| Tipo de produto | Paquetes | Niveis de calidade | Temperatura de funcionamento | Temperatura de almacenamento |
| LK-D-SS-18-TGI | patrón | Grao industrial | -20 ℃ ~ 70 ℃ | -40 ℃ ~ 80 ℃ |
| LK-D-SS-18-TGM | Grao medio | -40 ℃ ~ 70 ℃ | -50 ℃ ~ 80 ℃ | |
| LK-D-SS-18-TGS | Grao especial | -55 ℃ ~ 85 ℃ | -55 ℃ ~ 85 ℃ | |
| LK-D-SS-18-TPI | Compacto | Grao industrial | -20 ℃ ~ 70 ℃ | -40 ℃ ~ 80 ℃ |
| LK-D-SS-18-TPM | Grao medio | -40 ℃ ~ 70 ℃ | -50 ℃ ~ 80 ℃ | |
| LK-D-SS-18-TPS | Grao especial | -55 ℃ ~ 85 ℃ | -55 ℃ ~ 85 ℃ |
aplicacións
Proba/calibración de radar
Procesamento de sinais
Guerra electrónica
Matriz de antenas en fase
Simulación de antenas
